具身机器人的运动精度直接取决于其关节轴承的尺寸精度。轴承的内径、外径、宽度和圆度等关键尺寸若存在偏差，会直接影响关节的旋转精度、承载能力和常规使用的寿命。以P4级精度轴承为例，其跳动误差需控制在0.002mm（2微米）以内；P2级轴承的圆度与径向跳动甚至要求控制在1微米以内。这在某种程度上预示着轴承的每一个关键尺寸都一定要经过严格检测，确保其契合设计公差。

在轴承制作的完整过程中，内径和外径的精度直接影响轴承与轴、轴承座的配合质量。内径过大或外径过小会导致配合松动，影响机器人的定位精度；内径过小或外径过大则可能会引起装配困难甚至损坏轴承。宽度的精度则关系到轴承在关节中的轴向定位，偏差过大会影响预紧力的施加和运动的平稳性。圆度误差会导致轴承在旋转过程中产生振动和噪音，降低机器人的运动控制精度和使用寿命。

因此，对轴承内径、外径、宽度、圆度等尺寸进行精密测量，是确保具身机器人运动性能和质量可靠性的基础性工作。

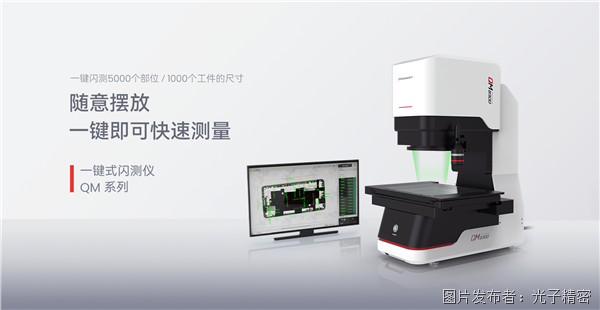

QM系列闪测仪是一种基于光学成像与图像处理技术的影像测量设备，大多数都用在二维尺寸的快速精密测量。其核心配置包括2000万像素CMOS工业相机和双视野双远心镜头。

QM系列在高精度模式下可实现±0.3μm的测量精度，重复精度可达0.5μm。这在某种程度上预示着对同一轴承的同一尺寸进行多次测量，测量结果之间的偏差不超过0.5微米，能够为质量检验提供稳定、可追溯的数据依据。

在边缘提取方面，QM系列采用0.005亚像素级边缘提取算法。亚像素算法将图像中每个像素进一步细分，使边缘定位精度突破像素尺寸的限制，达到亚像素级别。这对于轴承这类需要精确定位内外圈边缘的环形工件尤为重要。

在光源系统方面，QM系列配备了环形光、表面光、同轴光、低角度光和底光等多种专业光源。其中环形光采用均匀的LED排列方式，检测轴承等环形工件时，光线沿工件边缘均匀照射，使边缘与背景形成明显反差，从而精准捕捉内外圈边缘特征。同轴光沿镜头光轴方向投射，适用于高反光材质工件的检测，能够有实际效果的减少金属轴承表面的镜面反射。多种光源可根据工件材质和结构特点灵活组合，以获得清晰的检测图像。

在测量效率方面，QM系列单次测量可覆盖5000个特征、1000个工件，单件测量时间约3至5秒。相较传统二次元影像测量仪，效率提升可达10倍以上。这一效率提升对于轴承批量生产中的全检或高频次抽检具有实际意义。

针对轴承的内径、外径、宽度和圆度检测，QM系列闪测仪可通过以下方式完成测量：

内径和外径的测量基于图像中轴承内外圈边缘的识别与定位。操作时将轴承放置在载物台上，设备自动对焦后，通过环形光或底光照明使轴承内外圈边缘清晰成像。软件依据亚像素边缘提取算法自动识别内外圈边界，计算直径数值。这一过程无需人工逐点采点，避免了人为操作误差。

宽度的测量同样基于图像中轴承两端面边缘的识别。设备通过表面光或同轴光照明使端面边缘清晰，软件自动识别并计算两端面之间的距离。

圆度的测量则基于对轴承内圈或外圈圆周上多个点的采集与拟合。设备在识别出圆形轮廓后，软件自动计算轮廓上各点到圆心的距离偏差，得出圆度误差值。这一过程由算法自动完成，排除了人工采点的主观因素。

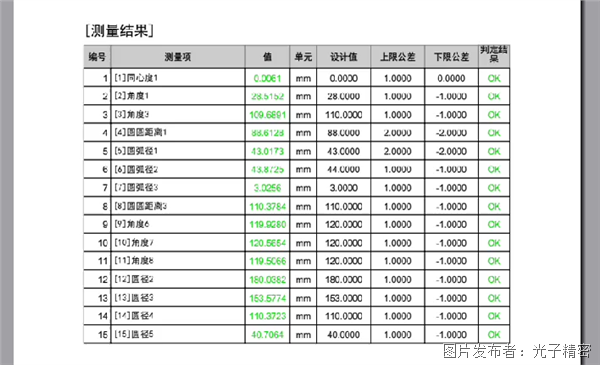

从质量管控的角度来看，QM系列闪测仪的高重复精度（0.5μm）确保了检测结果的稳定性和一致性。在轴承批量生产中，这一特性使得企业能够在生产的全部过程中及时有效地发现尺寸的微小偏差，避免不合格品流入后续工序。同时，设备支持CAD图纸导入，可自动生成检验测试方案并与设计图纸做比对，使质量判定依据更加明确。

从检测效率的角度来看，传统二次元影像测量仪在测量轴承时需要人工逐点采点、逐项测量，单件测量耗时较长。QM系列闪测仪的一键式测量方式将这一过程缩短至数秒。在首检、巡检及大批量出货检验等场景中，这一效率提升可直接减少检测环节的等待时间，加快生产节拍。

从操作便捷性的角度来看，QM系列闪测仪的操作的过程较为简洁：放置工件、点击启动、读取结果。新操作员经过较短时间的培训即可独立上岗。这降低了对检测工作员专业技能的要求，减少了因人员操作差异导致的测量误差。

具身机器人轴承的精密测量是保证其运动精度和质量可靠性的基础环节。内径、外径、宽度、圆度等关键尺寸的微小偏差都可能对机器人的性能产生显著影响。QM系列闪测仪凭借±1μm的测量精度、0.5μm的重复精度、双远心镜头的无畸变成像、0.005亚像素边缘提取算法以及多种可灵活组合的光源系统，能够有效完成轴承关键尺寸的精密检测。同时，其一键式操作方式和批量检验测试能力可明显提升检测效率，降低对操作人员技能的要求，为轴承制造企业的质量管控提供了一种兼顾精度与效率的检验测试方案。
